氣動法蘭式球閥自動控制閥門
作者 : 遠通工業 / 來源 :遠通工業 / 瀏覽 :- / 發布時間 : 2018-01-10 10:42:36
-
氣動法蘭式球閥自動控制閥門
標簽： 氣動閥門 球閥 法蘭式球閥 關鍵詞： 球閥,氣動球閥,氣動法蘭式球閥,自動控制閥門 產品簡介： 氣動法蘭式球閥采用一體化結構，與 YNTO 氣動執行器相配，造型美觀、輕便宜人，拆裝快捷，操作靈活，性能卓越，配套簡單，流通能力大，廣泛應用于食品，環保，輕工，石油，造紙，化工，電力等行業的工業自動化系統中。

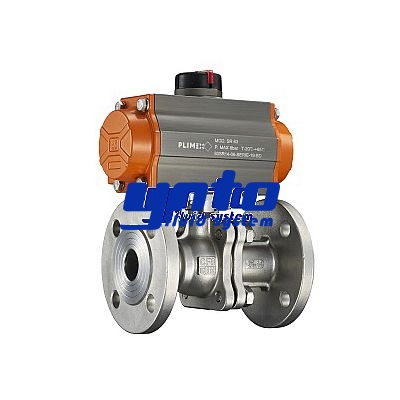

氣動法蘭式球閥自動控制閥門
產品介紹
氣動法蘭式球閥采用一體化結構，與 YNTO 氣動執行器相配，造型美觀、輕便宜人，拆裝快捷，操作靈活，性能卓越，配套簡單，流通能力大，廣泛應用于食品，環保，輕工，石油，造紙，化工，電力等行業的工業自動化系統中。
產品特點
閥體和端蓋采用脫蠟精密鑄造
閥桿防爆出設計
法蘭連接的管路能保持良好密封性能，便于維修更換
全流量通徑浮動球
采用 ISO5211 直接安裝執行器的高平臺設計
球閥與球體之間帶防靜電裝置
雙碟形彈片自動壓緊填料設計
技術參數
| 公稱通徑 | DN15-350 |
| 公稱壓力 | 0 ～ 1.6MPa |
| 介質溫度 | -20° C 至 +180° C |
| 環境溫度 | -20° C 至 +60° C |
| 氣源壓力 | 0.3 ～ 1.6MPa |
| 閥體材質 | WCB、CF8、CF8M |
| 閥座材質 | PTFE |
| 閥桿材質 | 304 |
| 密封圈材質 | NBR |
| 連接方式 | 法蘭連接 |
| 控制氣體 | 中性氣體，空氣 |
| 氣缸形式 | 常閉（FC)、常開（FO)、雙作用 (DA) |
| 控制方式 | 控制信號 (4-20MA) |
| 適用介質 | 氣體、水、石油、石化、腐蝕性介質 |
| 可選附件 | 電磁閥、限位開關、二聯件 |
氣動法蘭式球閥尺寸
| 型號model | L | T | f | E | B | C | A | H | N-M | 執行器Actuator |
| DN15 | 130 | 14 | 2 | 95 | 65 | 45 | 144 | 150 | 4-14 | AT50 |
| DN20 | 140 | 15 | 2 | 105 | 75 | 54 | 144 | 156 | 4-14 | AT50 |
| DN25 | 150 | 16 | 2 | 115 | 85 | 65 | 163 | 175 | 4-14 | AT63 |
| DN32 | 165 | 16 | 2 | 135 | 100 | 78 | 163 | 184 | 4-18 | AT63 |
| DN40 | 180 | 17 | 2 | 145 | 110 | 85 | 214 | 214 | 4-18 | AT75 |
| DN50 | 200 | 18 | 2 | 160 | 125 | 100 | 252 | 225 | 4-18 | AT88 |
| DN65 | 220 | 18 | 2 | 180 | 145 | 120 | 270 | 286 | 4-18 | AT100 |
| DN80 | 250 | 18 | 2 | 195 | 160 | 135 | 316 | 336 | 8-18 | AT115 |
| DN100 | 280 | 20 | 2 | 215 | 180 | 155 | 354 | 362 | 8-18 | AT125 |
| DN125 | 320 | 22 | 3 | 245 | 210 | 185 | 418 | 408 | 8-18 | AT145 |
| DN150 | 360 | 24 | 3 | 280 | 240 | 210 | 518 | 495 | 8-22 | AT190 |
| DN200 | 400 | 26 | 3 | 335 | 295 | 265 | 660 | 585 | 12-22 | AT240 |
| DN250 | 533 | 28 | 3 | 405 | 355 | 320 | 730 | 650 | 12-26 | AT270 |
| DN300 | 610 | 30 | 4 | 460 | 410 | 375 | 880 | 720 | 12-26 | AT300 |
| DN350 | 686 | 32 | 4 | 520 | 470 | 435 | 910 | 800 | 16-26 | AT3 |
